交流電流變送器
交流電流變送器是能夠測量交流電流的電流變送器。普通交流電流的測量通常采用互感器原理，當交流頻率很低或很高時，經常采用基于霍爾原理交流電流變送器。

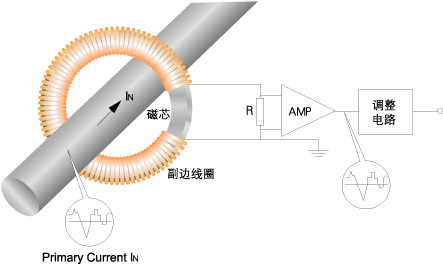

基于互感原理（電磁感應原理）的交流電流變送器的原理如下圖：
電流通過互感線圈后，輸出與Ip相同波形的跟隨信號，跟隨信號可以通過放大以及RMS調整電路，最終輸出DC4-20mA,DC0-5V等標準信號。上述磁芯實際上可以是閉口形式（JIB-C15,JIB-C16,JID-C30等）也可以是開口形式的，比如JIB-C13系列。

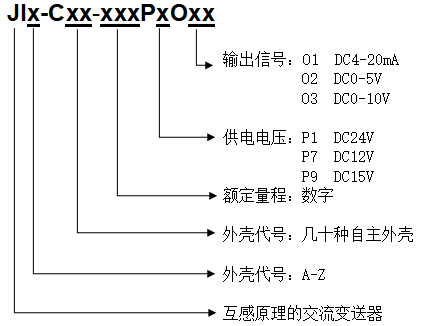

基于互感原理的電流傳感器命名是： JIx-Cxx-PxxOxx，具體含義如下：

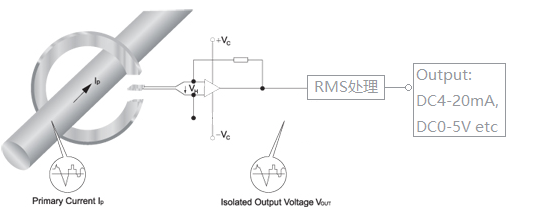

基于霍爾原理的交流電流變送器的原理如下：
霍爾器件感應到磁芯氣隙中的磁感應強度B，輸出的霍爾電壓Vh被運算放大器放大后進行RMS處理，輸出的模擬信號通常為標準信號，比如DC4-20mA、DC0-5V等

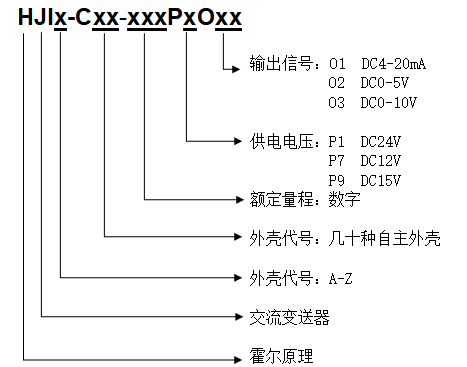

以上是很普通的霍爾開環原理加變送處理電路構成的交流電流變送器。基于霍爾原理的交流電流變送器的命名方式是HJIx-Cxx-xxxPxOx，其中x的含義是：
柏艾斯擁有眾多不同尺寸的交流電流變送器，基于不同原理：
 |
型 號：JI1-C51 測量原理：電磁感應（互感）原理 輸入量程：1 5 10Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,220Vac,12Vdc,etc 精 度：0.5% 安裝方式:DIN導軌式安裝 |
 |
型 號：JIB-C15 測量原理：電磁感應（互感）原理 輸入量程：50 100 200 300 Arms 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：0.5% 孔徑大小：Φ20mm |
 |
型 號：JIC-C21 測量原理：電磁感應（互感）原理 輸入量程：0.01 ~ 1000Arms 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：0.5% 孔徑大小：Φ32mm |
 |

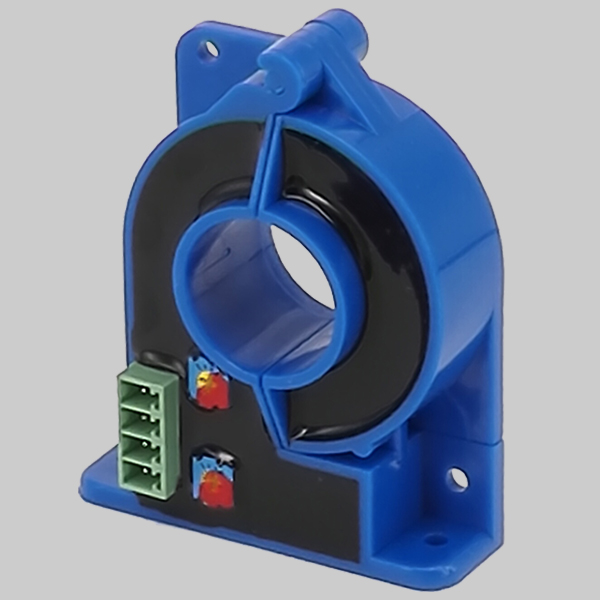

型 號：HJIB-C12 測量原理：霍爾效應、開環測量原理 輸入量程：50 ~ 500Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：Φ21mm |
 |
型 號：HJID-C31 測量原理：霍爾效應、開環測量原理 輸入量程：100 ~ 1500Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：Φ42mm |
 |

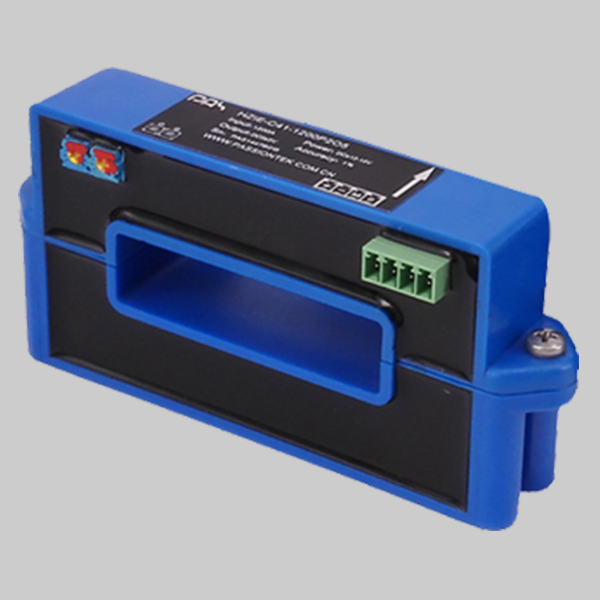

型 號：HJIE-C41 測量原理：霍爾效應、開環測量原理 輸入量程：300 ~ 1500Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：64X16mm |
 |
型 號：HJIE-C42 測量原理：霍爾效應、開環測量原理 輸入量程：500 ~ 2000Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：104X22mm |
 |
型 號：HJIE-C43 測量原理：霍爾效應、開環測量原理 輸入量程：500 ~ 2000Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：104X40mm |
 |
型 號：HJIE-C44 測量原理：霍爾效應、開環測量原理 輸入量程：500 ~ 3000Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：165X20mm |
 |

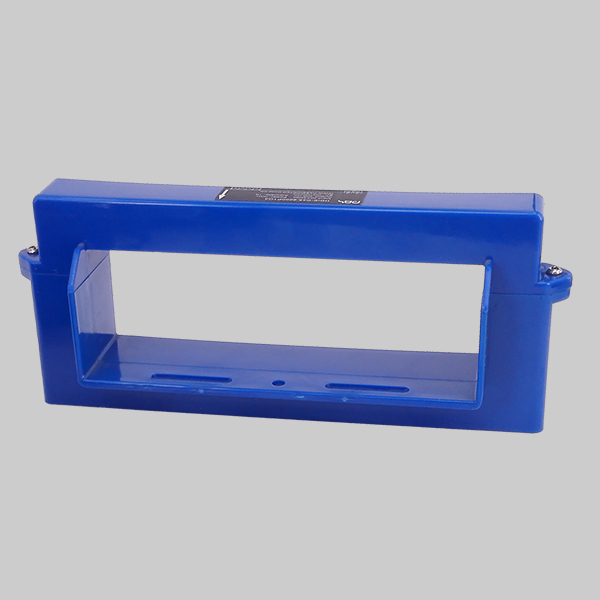

型 號：HJIE-C45 測量原理：霍爾效應、開環測量原理 輸入量程：2000 ~ 10000Aac 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc 精 度：1% 孔徑大小：165X50mm |
柏艾斯是全國為數不多的能夠提供測量方案的電流變送器廠家，擁有超過15年的技術積淀，用戶可以提出各種技術要求，我們會竭盡全力滿足要用戶要求。
