電壓傳感器
電壓傳感器是指能夠測量電壓的模塊，對于電壓的測量，如果電壓不高可直接測量，如果是較高電壓也可以通過電阻網絡降壓后再測，此時的測量是非隔離測量，一旦有較高電壓竄入，會損壞采集系統。所以，我們提到的電壓傳感器都是指有隔離能力的測量模塊。
按照現有的隔離方式，一般可分為：變壓器隔離、光耦隔離、高阻態隔離、隔離放大器隔離、霍爾原理隔離、磁通門原理隔離等，后兩種本質上是電流傳感器，只是在原邊電壓接入時增加了較大阻值的限流電阻，再通過多匝繞線的方式獲得較大的安匝數，從而像使用電流傳感器一樣測量原邊電壓。
電壓傳感器按照測量類型來分，可分為交流電壓傳感器（變送器）、直流電壓傳感器（變送器）和交直流電壓傳感器（變送器）。針對不同的測量要求，需要選擇不同的原理，才能起到精確測量的要求。
交流電壓傳感器(變送器):
測量交流電壓，目前最簡單的方式是基于互感原理（電磁感應原理，交流變壓器原理），對于測量交流電壓非常適合。其原理如下：

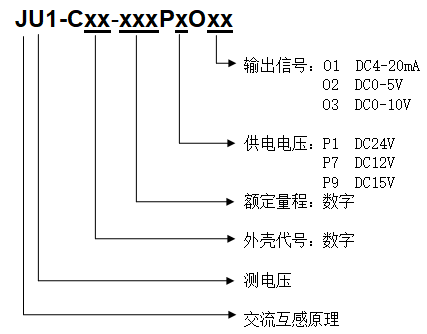

被測電壓通過兩個接線柱，經過較大的電阻后，接入一個變壓器，變壓器的兩個繞組之間通常具有很高的隔離強度，輸出的小電流信號與Ip波形相同，跟隨信號可以通過放大以及RMS調整電路，最終輸出DC4-20mA,DC0-5V等標準信號或者放大后直接輸出（或者變換成其他形式的跟隨信號亦可）。電壓傳感器一般封裝在一個密閉的外殼里，被測電壓較低時可不灌封，測量高電壓時一般采取灌封方式。基于互感原理的電流傳感器（變送器）命名是： JU1-Cxx-PxxOxx，具體含義如下：
基于互感原理的電壓傳感器（變送器）有JU1-C51 JU1-C52 JU1-C53系列分別對應不同的外形尺寸和測量量程。
直流電壓傳感器 ：

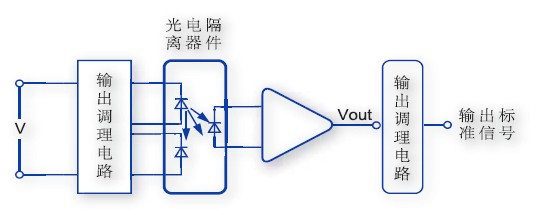

是指能夠測量直流電壓的模塊或裝置，常用到的原理有：霍爾原理、磁通門原理、光電隔離原理等。針對不同應用，可選用不同原理的產品，最大程度滿足現場要求。光電隔離原理在直流電壓變送器中最常用，其原理如下圖：

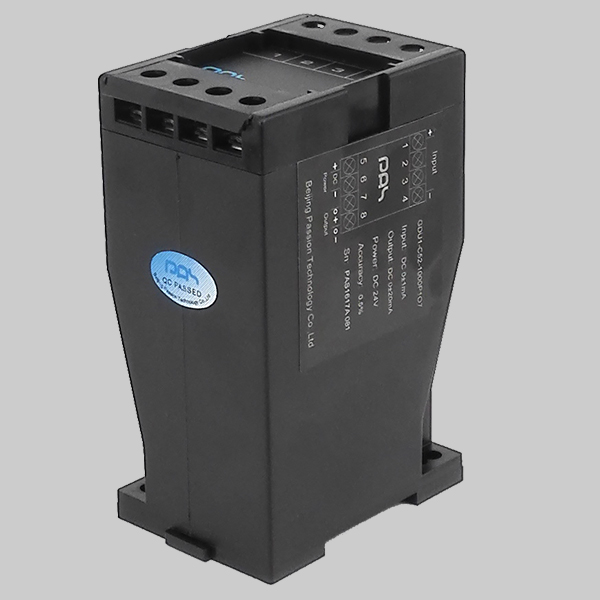

被測電壓經過匹配的電阻網絡后，輸入光電隔離器件，光電隔離器件的作用是對輸入的高壓進行隔離，防止高電壓損壞采集系統。基于光電隔離原理的電壓變送器有：GDU1-C51,GDU1-C52,GDU1-C53等系列

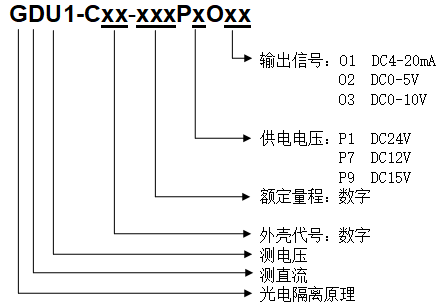

直流電壓變送器的命名方式如下：
交直流電壓傳感器：

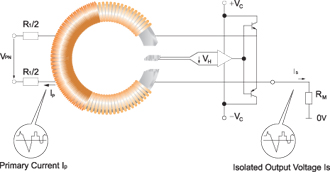

所謂交直流電壓傳感器，是指能夠測量交直流電壓波形的模塊或裝置。一般采用閉環霍爾原理以及閉環磁通門原理，而基于霍爾原理的電壓傳感器最為普遍，下圖為霍爾電壓傳感器的示意圖：

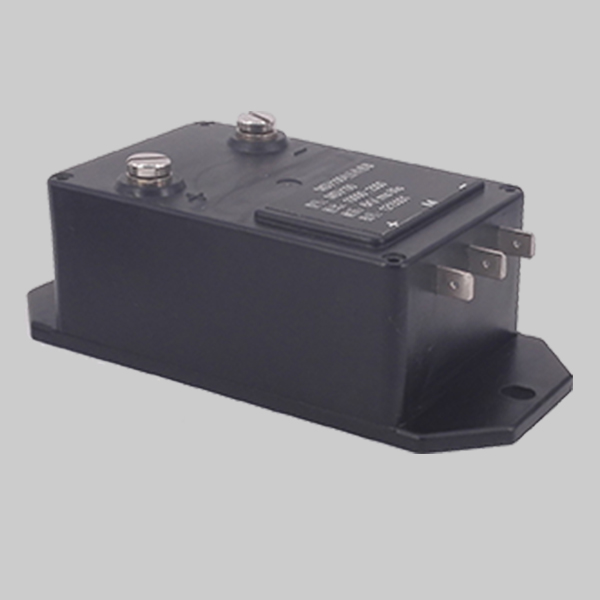

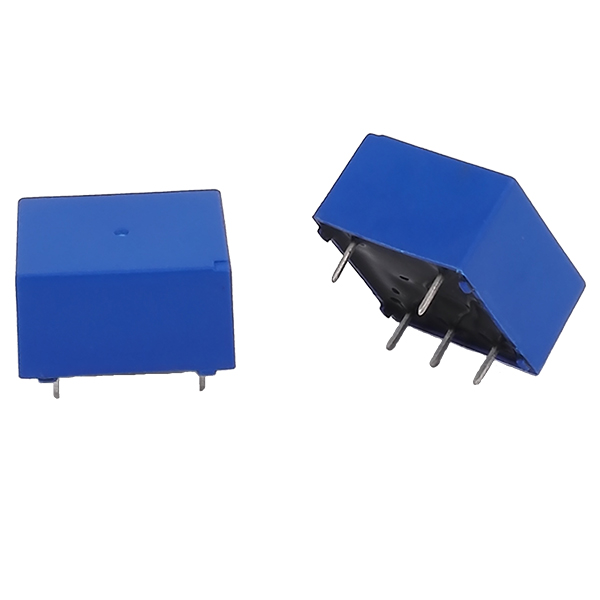

高電壓經過內置或外置的電阻后，限流到10mA以內，經過線圈的原邊繞組形成較大的安匝數，副邊則依據匝數比輸出一定的跟隨電流信號。基于霍爾原理的電壓傳感器柏艾斯有幾種型號分別是： HV-C04,HV-C54。基于磁通門閉環的電壓傳感器柏艾斯有FV-C53型號。
柏艾斯擁有多種不同原理的電壓傳感器及變送器，難以一一列出其原理，有需求可以聯系客服或銷售人員。

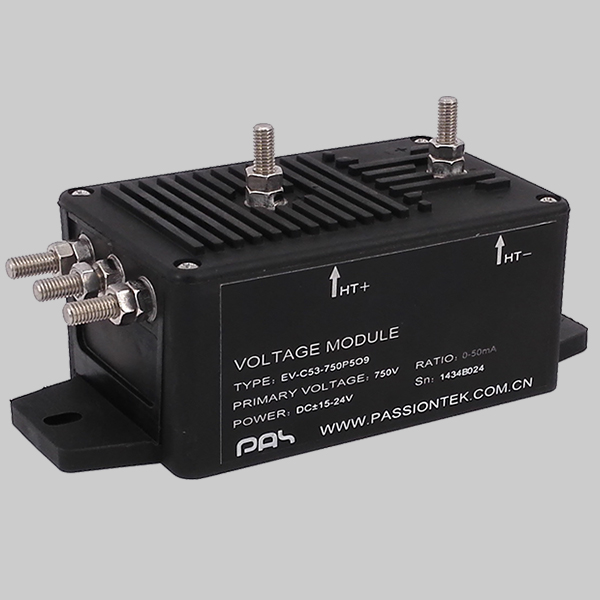

基于不同原理的型號：
柏艾斯是全國為數不多的能夠提供測量方案的電流變送器廠家，擁有超過15年的技術積淀，用戶可以提出各種技術要求，我們會竭盡全力滿足要用戶要求。
