RJIA-C51交流電流變送器

輸入量程：100 ~5000Arms
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,15Vdc,etc
精度：1%；安裝方式:盤式安裝

訂購熱線：010-89494921

產品展示

主要參數

類型：	羅氏線圈
測量原理：	羅氏線圈原理
輸入量程：	100 ~5000Arms
輸出量程：	O1:DC4-20mA O2:DC0-5V
	O3:DC0-10V O19:DC0-20mA
供電電壓：	P1:24Vdc P7:12Vdc P9:15Vdc
精度：	1%
安裝方式：	盤式安裝
開口形式：	柔性線圈開口

產品圖

R_C51_228x221

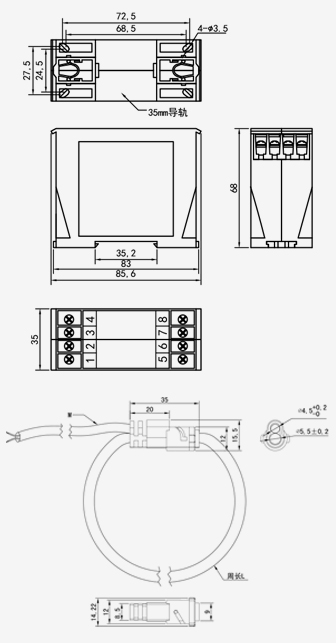

產品尺寸

R_C51_Dimension_336x383

說明書

中文 RJIA-C51

English

相關描述

1.產品介紹

RJIA-C51系列

交流電流變送器是一種利用 Rogowski Coil(羅科夫斯基線圈)原理將被測交流電流轉換成跟隨輸出的電壓信號的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在風電、太陽能新能源、電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流測量 ★ 無磁芯設計,無飽和，過載能力強 ★高線性度★ 盤式安裝★ 原副邊高度絕緣 ★ 反應速度快

2.選型信息

型號定義：	RJIA-C51-xxxPxOx
額定測量：	100 ~ 5000A rms
額定輸出：	O1:DC4-20mA O2:DC0-5V
	O3:DC0-10V O19:DC0-20mA
供電電源：	P1:24Vdc P7:12Vdc P9:15Vdc

3.電參數

I_PN	額定測量電流值	100 ~5000
	(Arms)
I_P	對應測量電流范圍	120% * Ipn
	(Arms)
Ioc	過載能力	無上限
VSN	額定輸出電壓(Vdc)	DC0-5V, DC0-10V etc
I_SN	額定輸出電流(mAdc)	DC4-20mA,DC0-20mA etc
X	精度(Ta=+25°C)	1%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
I_off	失調電壓(Ta=+25℃)	50mV(對應于電壓輸出型)
Voff	失調電流(Ta=+25℃)	80uA(對應于電流輸出型)
Tr	響應時間	≤ 300mS
f	頻率范圍	40-2KHZ
I_C	耗電	20mA(電流型輸出:+Is)
R_L	負載電阻	≥5KΩ(電壓輸出型)
		≤450Ω(電流輸出型)
Ri	絕緣電阻	＞1000MΩ@DC500V
V_d	工頻耐壓	1KV

4.常規參數：

Ta	工作溫度	-25 - +85 ℃
Ts	貯存溫度	-40 - +85 ℃
W	重量	約150g
St	執行標準	GB/T13850-1998 IEC688:1992
Hw	工作濕度	0-90% 無凝露
	外殼材料	阻燃
