開關量電流變送器在游樂設備中的應用

關鍵字：電流開關量變送器，直流電機

本文介紹了基于互感原理，通過內部計算電路轉換輸出為繼電器信號的直流電流開關量變送器在游樂設備當中的應用。針對游樂設備內部直流電機的正常運行和超負荷后的工作狀態實時反饋，以便操作人員及時糾正設備非正常運行后造成的經濟損失。

引言

伴隨著我國工業的發展，電、氣自動化技術日漸成熟，自動控制系統已被廣泛應用于各個領域。

游樂炮車——是一項激烈、刺激、互動型的游樂產品，其功能主要是倚靠置于炮車內部兩只12V60AH的電瓶和直流電機來實現的。

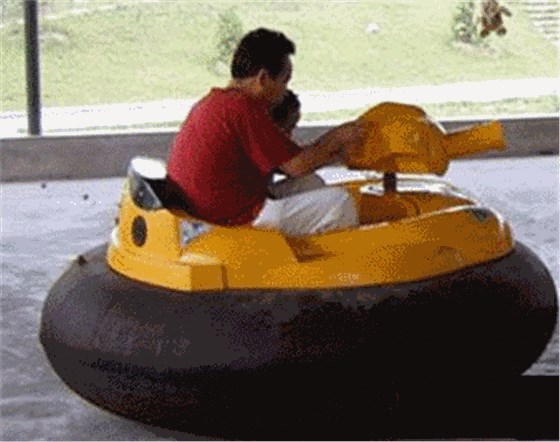

游樂炮車

電流開關量變送器在炮車中的應用

為使操作人員對炮車工作狀態實時的進行了解、掌握，我們推出這款直流電流開關量變送器，主要針對直流電機正常運行及負載變化時對電流進行采樣。信號通過采集模塊送入主控單元，用以執行保護及報警反饋。變送器低成本、體積小、抗震、便于安裝等優點，在各個行業取得了廣泛的應用。

電流變送器原理

電流變送器基于電磁感應原理（互感原理），被測電流IN流過導體時，導體周圍產生電流成比例的磁場，該磁場由副邊線圈測量，其輸出電壓VH與被測電流IN成正比，通過電子電路放大、整形并確定為需要的標準信號，此信號精確反映原邊電流有效值。

電磁感應原理示意圖 開關量電流變送器外形

開關量變送器的基本工作原理，是將被測參數的限定值轉換為電接點信號。一般來說，把開關量變送器的接點閉合或輸出高電平稱為有信號狀態，接點斷開或輸出低電平稱為無信號狀態，由于開關量變送器只瞬間轉換接點閉合或斷開的信號，是一種具有繼電特性的部件。

1.過載能力強

2.響應速度快

3.輸出開關量電平信號或繼電器節點動作

4.全量程內極高的線性度

5.原副邊高度絕緣

6.穿孔測量便于安裝

7.優良的溫度特性以及長期的穩定性
